钢管脚手架扣件试验机,钢管扣件试验机技术参数

产品名称: 钢管脚手架扣件试验机,钢管扣件试验机技术参数

产品型号: 脚手架扣件试验机系列

产品品牌: 腾捷

产品量程: 150KN

产品价格: 电议

产品浏览:

相关资料: 钢管脚手架扣件试验机,钢管扣说明书

咨询热线: 18805419907

联系 Q Q: 2423078091

功能介绍
管脚手架扣件试验机是我公司针对检测中心,建筑检测公司设计的一款检测钢管脚手架扣件及碗扣式脚手架扣件专用型万能试验机,能够检测钢管脚手架扣件的直角扣件的抗滑移,直角扣件的抗破坏,直角扣件的扭转刚度,旋转扣件的抗滑移,旋转扣件的抗破坏,对接扣件抗拉,扣件底座抗压试验,同时能够完成上碗口强度,下碗扣焊接强度,横杆接头焊接强度,横杆链接强度以及可调支座抗压强度试验。该设备能够完成GB\T15831-2006以及GB\T24911-2010两个国标要求的钢管脚手架扣件和碗扣式脚手架构件的力学性能检测,该设备配置150KN,2KN复合传感器,50㎜数显千分表,200㎜数显千分表,高精度光电编码器各一只,实现了实验过程自动化,减少了人为因素对试验结果的影响,提高了实验精度,试验软件附带上传功能。是建筑检测中心,建筑检测公司的理想选择。同时该设备能够完成钢板冲压扣件的力学性能检测。
同时我公司生产门式钢管脚手架扣件试验机,能够完成门式脚手架扣件的18项力学性能检测,
更多建筑脚手架扣件力学性能检测设备,详情咨询济南腾捷仪器设备有限公司,咨询热线:18805419907,网址:www.jntengjie.com。我公司掌握各类建筑脚手架扣件力学性能检测技术,超过同行业。客户遍布海南,广西,广东,江苏,河北,北京,黑龙江等省市。
技术指标
序号 项目名称 碗扣式钢管脚手架扣件试验机 钢管脚手架扣件试验机
1 设备型号 TJK-150 TJK-100
2 试验机精度等级 1.0级 1.0级
3 最大试验力(双传感器) 150KN\2KN 100KN\2KN
4 试验力测量范围 1.5KN-150KN\0.02KN-2KN 1KN-100KN\0.02KN-2KN
5 试验力示值相对误差 优于示值的±1% 优于示值的±1%
6 试验力分辨率 最大试验力的1/±300000 最大试验力的1/±300000
7 试验力最小读数 150KN的0.01KN\2KN的1N 100KN的0.01KN\2KN的1N
8 变形测量范围 1%-100%FS 1%-100%FS
9 变形示值相对误差 优于示值的±1% 优于示值的±1%
10 变形分辨率 最大变形量的1/±300000 最大变形量的1/±300000
11 位移示值相对误差 优于示值的±1% 优于示值的±1%
12 位移最小读数 0.01㎜ 0.01㎜
13 力控速率调节范围 0.005-5%FS/S 0.005-5%FS/S
14 力控速率相对误差 设定值的±1%以内 设定值的±1%以内
15 变形速率调节范围 0.02—5%FS/S 0.02—5%FS/S
16 变形控制速率相对误差 速率 < 0.05%FS时,为设定值的±2%以内;
速率≥0.05%FS时,为设定值的±0.5%以内
17 横梁速度调节范围 0.01—500mm/min;(区间内速度可任意设定)
18 横梁速度相对误差 速率 < 0.01mm/min时,设定值的±1.0%以内;
速率≥0.01mm/min时,设定值的±0.2%以内
19 恒试验力力控制范围 0.5%--100%FS 0.5%--100%FS
20 恒变形控制范围 0.5%--100%FS 0.5%--100%FS
21 恒位移控制范围 0.5%--100%FS 0.5%--100%FS
22 恒试验力力控制精度 设定值<10%FS时,为设定值的±1%以内;
设定值≥10%FS时,为设定值的±0.1%以内
23 恒变形控制精度
24 恒位移控制精度
25 有效拉伸空间 >600㎜(支持定制) >600㎜(支持定制)
26 有效压缩空间 >600㎜(支持定制) >600㎜(支持定制)
27 横梁移动空间 >1000㎜(支持定制) >1000㎜(支持定制)
28 有效试验宽度 420㎜(支持定制) 420㎜(支持定制)
29 直角扣件抗滑移系数测量装置 1、Δ1使用高精度光电编码器
2、Δ2使用电子采集器
1、Δ1使用高精度光电编码器
2、Δ2使用电子采集器

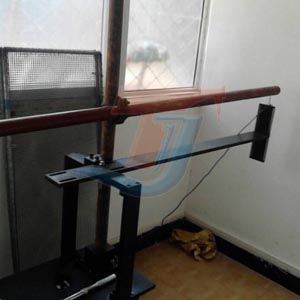

30 直角扣件扭转刚度 1、力值测量使用2KN传感器
2、位移测量使用电子采集器
1、力值测量使用2KN传感器
2、位移测量使用电子采集器
31 旋转扣件抗滑移系数测量装置 1、Δ1使用高精度光电编码器
2、Δ2使用电子采集器
1、Δ1使用高精度光电编码器
2、Δ2使用电子采集器
32 保护装置(自动停机) 过载,过压,过流,限位保护 过载,过压,过流,限位保护
33 主机外形尺寸 约790*490*2200mm 约790*490*2200mm
34 电源 220V±10% 50HZ,2kW 220V±10% 50HZ,2kW
35 主机重量 约900KG 约800KG
36 适合国标 GB\T15831-2006钢管脚手架扣件
GB\T24911-2010碗扣式脚手架构件
GB\T15831-2006钢管脚手架扣件
37 能够完成的试验项目 钢管脚手架扣件
1、对接扣件抗拉强度试验
2、直角扣件抗滑移试验
3、直角扣件抗破坏试验
4、直角扣件扭转刚度试验
5、旋转扣件抗滑移试验
6、旋转扣件抗破坏试验

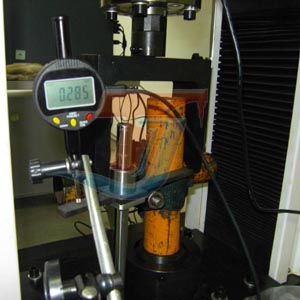

7、底座抗压试验
碗扣式钢管脚手架构件
1、上碗扣抗拉强度试验
2、下碗扣焊接强度试验
3、横杆接头强度试验
4、横杆接头焊接强度试验
5、可调支座抗压强度试验
钢管脚手架扣件
8、对接扣件抗拉强度试验
9、直角扣件抗滑移试验
10、直角扣件抗破坏试验
11、直角扣件扭转刚度试验
12、旋转扣件抗滑移试验
13、旋转扣件抗破坏试验
14、底座抗压试验

38 可选试验项目 1、安全网力学辅具
2、安全带力学辅具

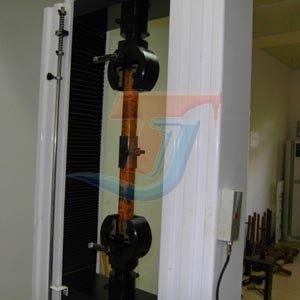

3、钢管扣件钢管抗拉辅具
4、其他拉伸、压缩、弯曲、剪切辅具
1、安全网力学辅具
2、安全带力学辅具
3、钢管扣件钢管抗拉辅具
4、其他拉伸、压缩、弯曲、剪切辅具
39 试验标准选配 1、内置数百种GB、行业标准、国际标准
2、可按试验要求添加新试验方法
1、内置数百种GB、行业标准、国际标准
2、可按试验要求添加新试验方法
40 试验条件 1、环境温度:10度~35度,相对湿度≤80%;
2、周围无腐蚀性介质,无强磁场,无振动;
3、电源电压波动不应超过额定电压的10%,有可靠接地。
