产品名称： 100KN碗扣式钢管脚手架扣件试验机新技术参数

产品型号： TJK-100

产品品牌：腾捷

产品量程: 100KN

产品价格: 电议

产品浏览：次

相关资料： 100KN碗扣式钢管脚手架扣件试验说明书

咨询热线： 18805419907

联系 Q Q： 2423078091

主要用途

该设备主要用于钢管扣件的力学性能检测，包括直角扣件和旋转扣件的抗滑移、抗破坏试验；直角扣件的旋转刚度试验；对接扣件的抗拉试验；底座的抗压试验该设备广泛应用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。

符合国标要求,标准号及要求如下：

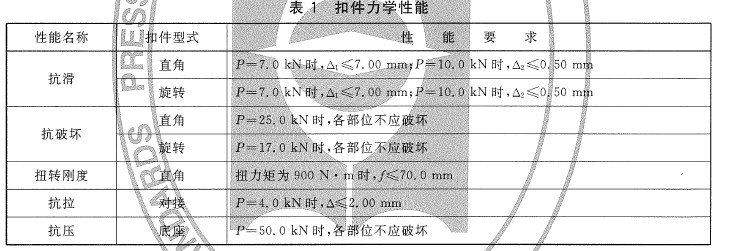

GB/T15831-2006《钢管脚手架扣件力学检测试验方法》

150KN设备可完成如下标准要求的检测：

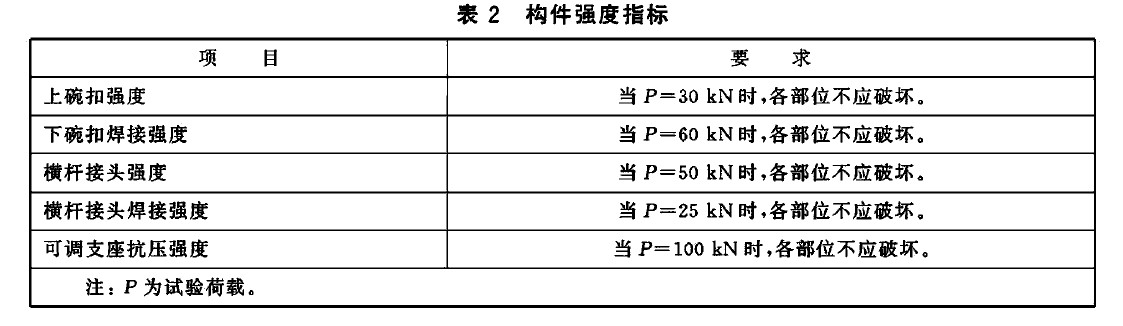

GB/T24911-2010《碗扣式钢管脚手架构件力学性能试验方法》

同时，我公司支持定做符合JG13-1999《门式钢管脚手架》，JG3061-99《钢板冲压扣件》，TBT 2292-1991《WDJ碗扣型多功能脚手架构件》等其他要求脚手架力学性能检测。

技术指标

序号	项目名称	钢管脚手架扣件试验机
1	设备型号	TJK-100
2	试验机精度等级	1.0级
3	试验力（双传感器）	100KN\2KN
4	试验力测量范围	1KN-100KN\0.02KN-2KN
5	试验力示值相对误差	优于示值的±1%
6	试验力分辨率	试验力的1/±300000
7	试验力读数精度	100KN的0.01KN\2KN的1N
8	变形测量范围	1%-100%FS
9	变形示值相对误差	优于示值的±1%
10	变形分辨率	变形量的1/±300000
11	位移示值相对误差	优于示值的±1%
12	位移读数精度	0.01㎜
13	力控速率调节范围	0.005-5%FS/S
14	力控速率相对误差	设定值的±1%以内
15	变形速率调节范围	0.02—5%FS/S
16	变形控制速率相对误差	速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内
17	横梁速度调节范围	0.01—500mm/min；（区间内速度可任意设定）
18	横梁速度相对误差	速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内
19	恒试验力力控制范围	0.5%--100%FS
20	恒变形控制范围	0.5%--100%FS
21	恒位移控制范围	0.5%--100%FS
22	恒试验力力控制精度	设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内
23	恒变形控制精度
24	恒位移控制精度
25	有效拉伸空间	＞600㎜（支持定制）
26	有效压缩空间	＞600㎜（支持定制）
27	横梁移动空间	＞1000㎜（支持定制）
28	有效试验宽度	420㎜（支持定制）
29	直角扣件抗滑移系数测量装置	1、Δ1使用高精度光电编码器 2、Δ2使用电子采集器
30	直角扣件扭转刚度	1、力值测量使用2KN传感器 2、位移测量使用电子采集器
31	旋转扣件抗滑移系数测量装置	1、Δ1使用高精度光电编码器 2、Δ2使用电子采集器
32	保护装置（自动停机）	过载,过压，过流，限位保护
33	主机外形尺寸	约7904902200mm
34	电源	220V±10% 50HZ，2kW
35	主机重量	约800KG
36	适合国标	GB\T15831-2006钢管脚手架扣件
37	能够完成的试验项目	钢管脚手架扣件 1、对接扣件抗拉强度试验 2、直角扣件抗滑移试验 3、直角扣件抗破坏试验 4、直角扣件扭转刚度试验 5、旋转扣件抗滑移试验 6、旋转扣件抗破坏试验 7、底座抗压试验
38	可选试验项目	1、安全网力学辅具 2、安全带力学辅具 3、钢管扣件钢管抗拉辅具 4、其他拉伸、压缩、弯曲、剪切辅具
39	试验标准选配	1、内置数百种GB、行业标准、国际标准 2、可按试验要求添加新试验方法
40	试验条件	1、环境温度:10度～35度,相对湿度≤80%； 2、周围无腐蚀性介质，无强磁场，无振动； 3、电源电压波动不应超过额定电压的10%，有可靠接地。
